Modelo

Modulador IPTV Softel SFT3344M-8 com 8 Portadoras ISDB-T

Características Principais

• Mux-modulador de nova geração que converte fluxos IP (IPTV) em portadoras RF digitais, com multiplexação e modulação no mesmo equipamento.
• 8 portadoras ISDB-T não adjacentes na faixa de 50 a 960 MHz, com número de portadoras atualizável por licença (16, 20, 24 ou 28).
• Modulação ISDB-T, DVB-T e DVB-C no mesmo equipamento, com troca dinâmica de modulação (apenas duas opções de modulação podem ser escolhidas por equipamento).
• Entradas IP por 3 portas GE RJ45/SFP (Data1 a Data3), 1 porta GE (Data4), 1 porta GE bidirecional (Data5) e 10 portas FE (Data1 a Data10).
• Até 128 fluxos IP por porta GE e até 32 fluxos IP por porta FE, com TS sobre UDP/RTP, unicast e multicast, IGMP v2/v3.
• Taxa de até 840 Mbps por entrada.
• 2 entradas ASI (conector BNC).
• Reprodutor USB para arquivos .ts (pendrive FAT32), com remultiplexação do conteúdo.
• Remapeamento de PIDs (automático ou manual), ajuste preciso de PCR, edição de PSI/SI e geração automática das tabelas PSI/SI.
• Saída IP (MPTS) por UDP/RTP, espelhando as portadoras RF, pela porta Data5.
• MER ≥ 40 dB na saída RF.
• Conformidade com ARIB STD-B31 (ISDB-T), ETSI EN 300 744 (DVB-T), ETSI EN 300 429 e ITU-T J.83 A/B/C (DVB-C).
• Gerenciamento de rede via interface web.

Descrição

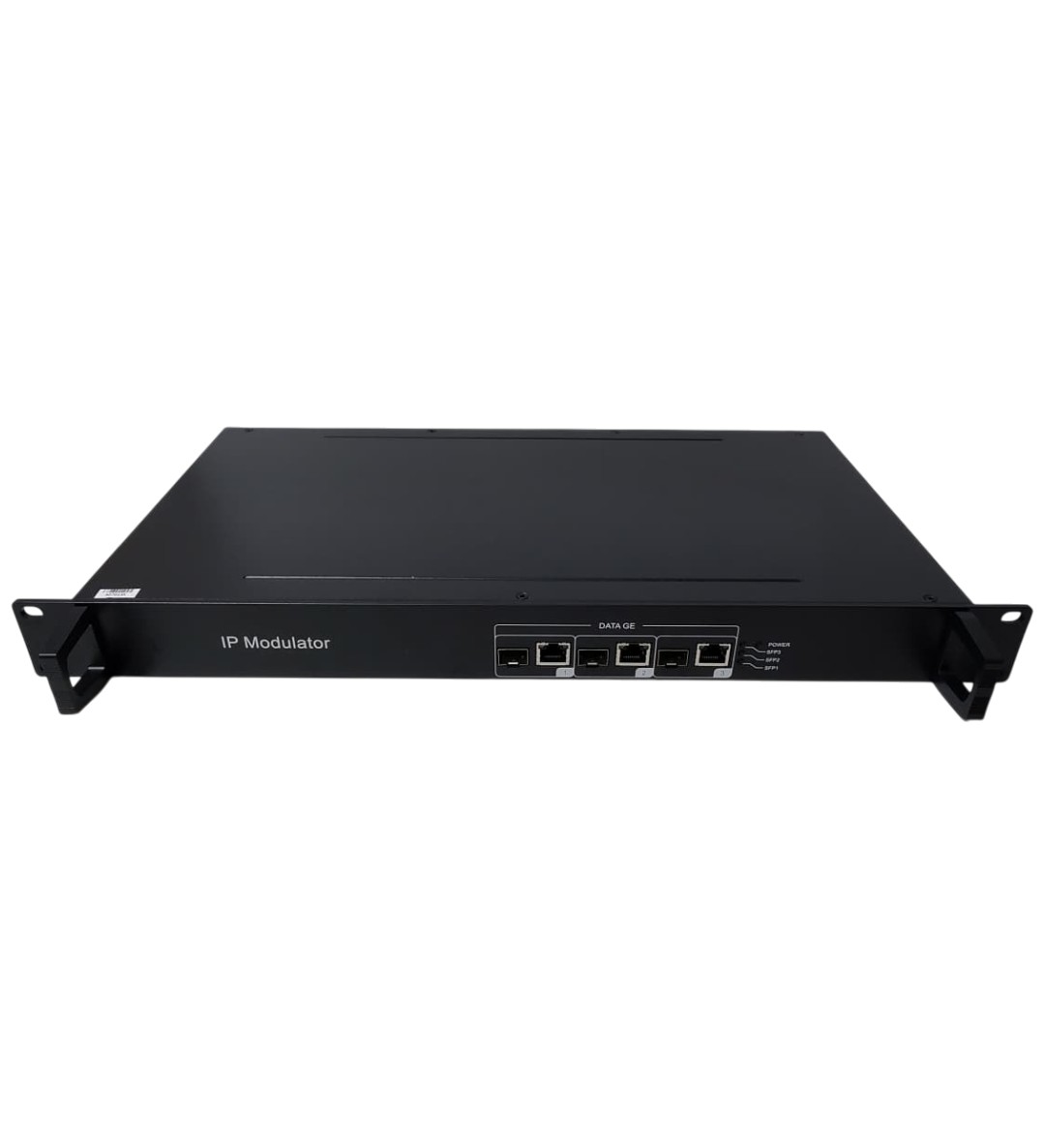

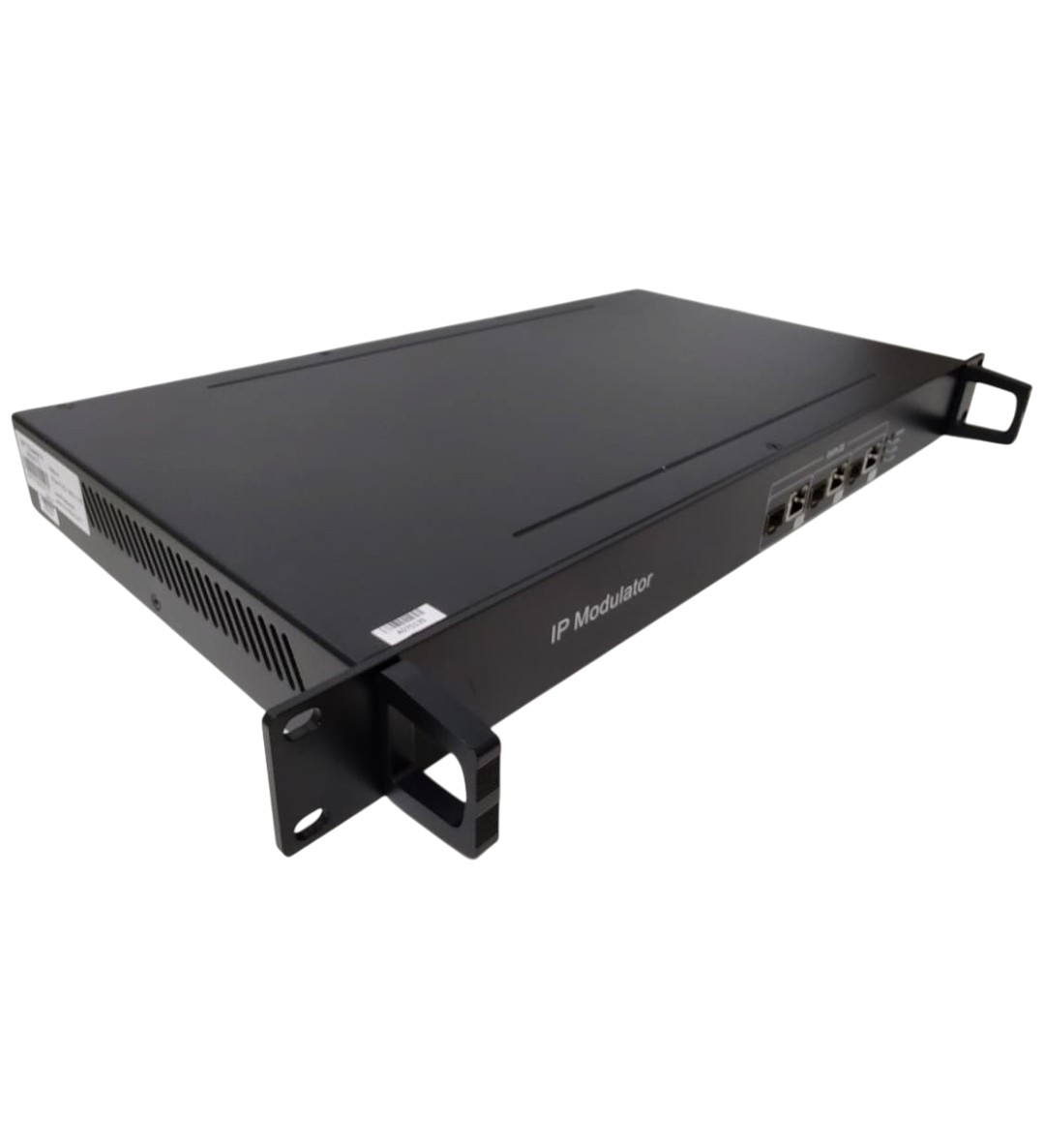

O Modulador IPTV Softel SFT3344M-8 é um dispositivo mux-modulador de nova geração, desenvolvido pela Softel, para cabeçalhos de TV digital. O equipamento recebe conteúdo IPTV pela rede Ethernet, realiza a multiplexação dos programas e os converte em portadoras RF não adjacentes na faixa de 50 a 960 MHz, prontas para serem distribuídas por cabo coaxial a TVs ou decodificadores compatíveis.

O SFT3344M-8 corresponde à configuração com 8 portadoras ISDB-T. O modelo base suporta até 28 portadoras ISDB-T, 32 DVB-T ou 48 DVB-C, e o número de portadoras pode ser ampliado por licença, em passos de quatro portadoras. A modulação é comutável de forma dinâmica entre ISDB-T, DVB-T e DVB-C, respeitando o limite de duas opções de modulação por equipamento.

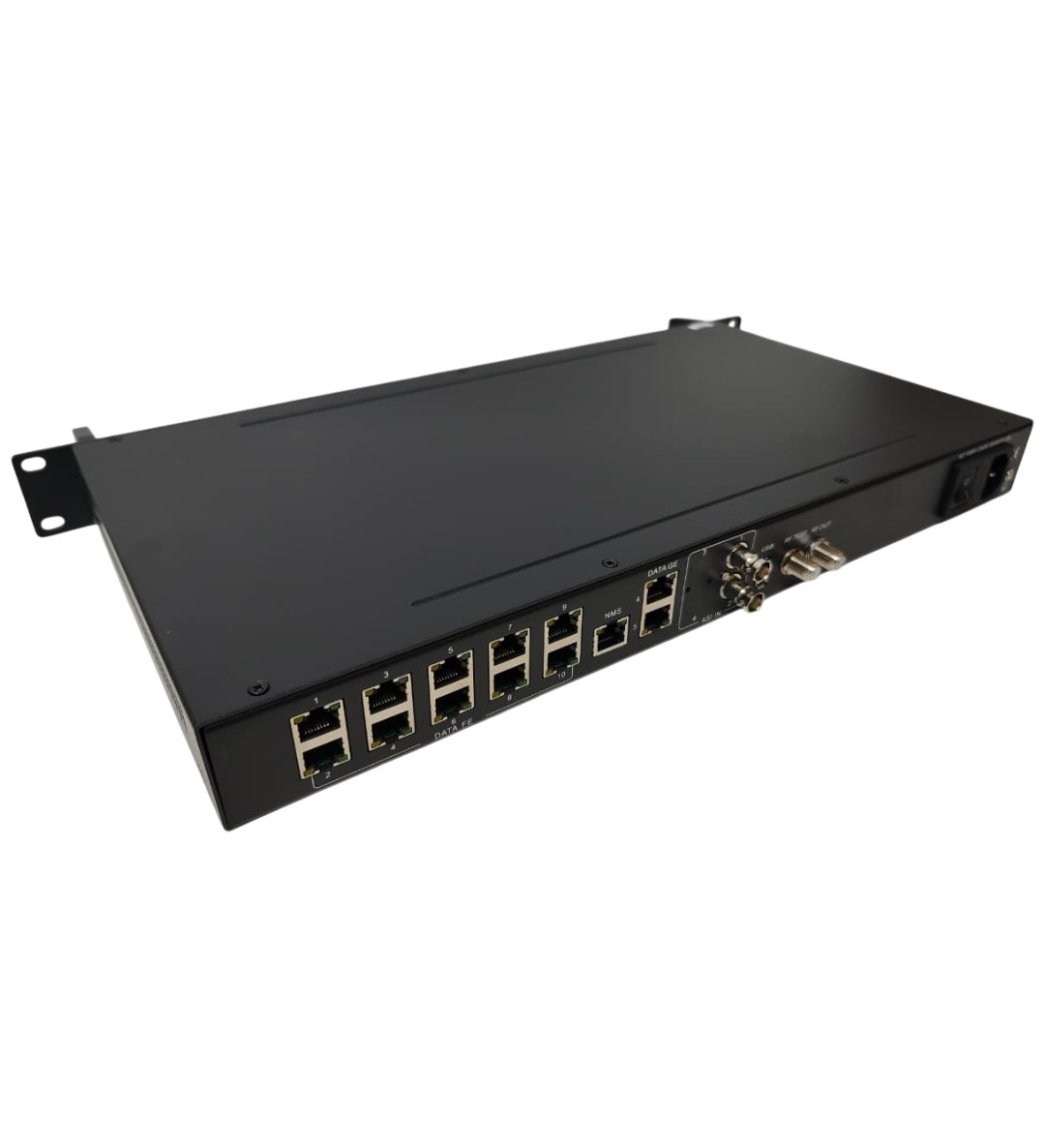

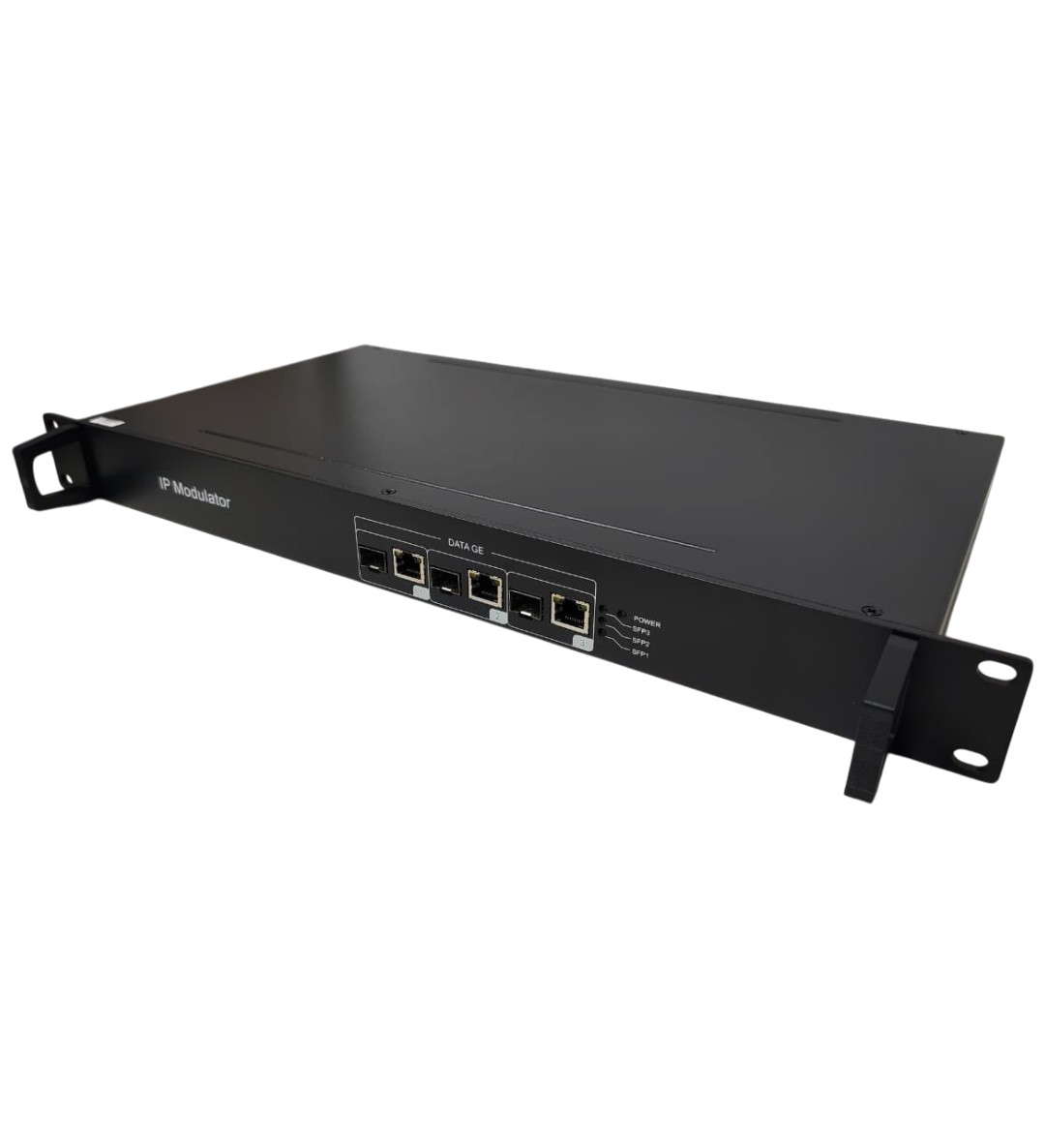

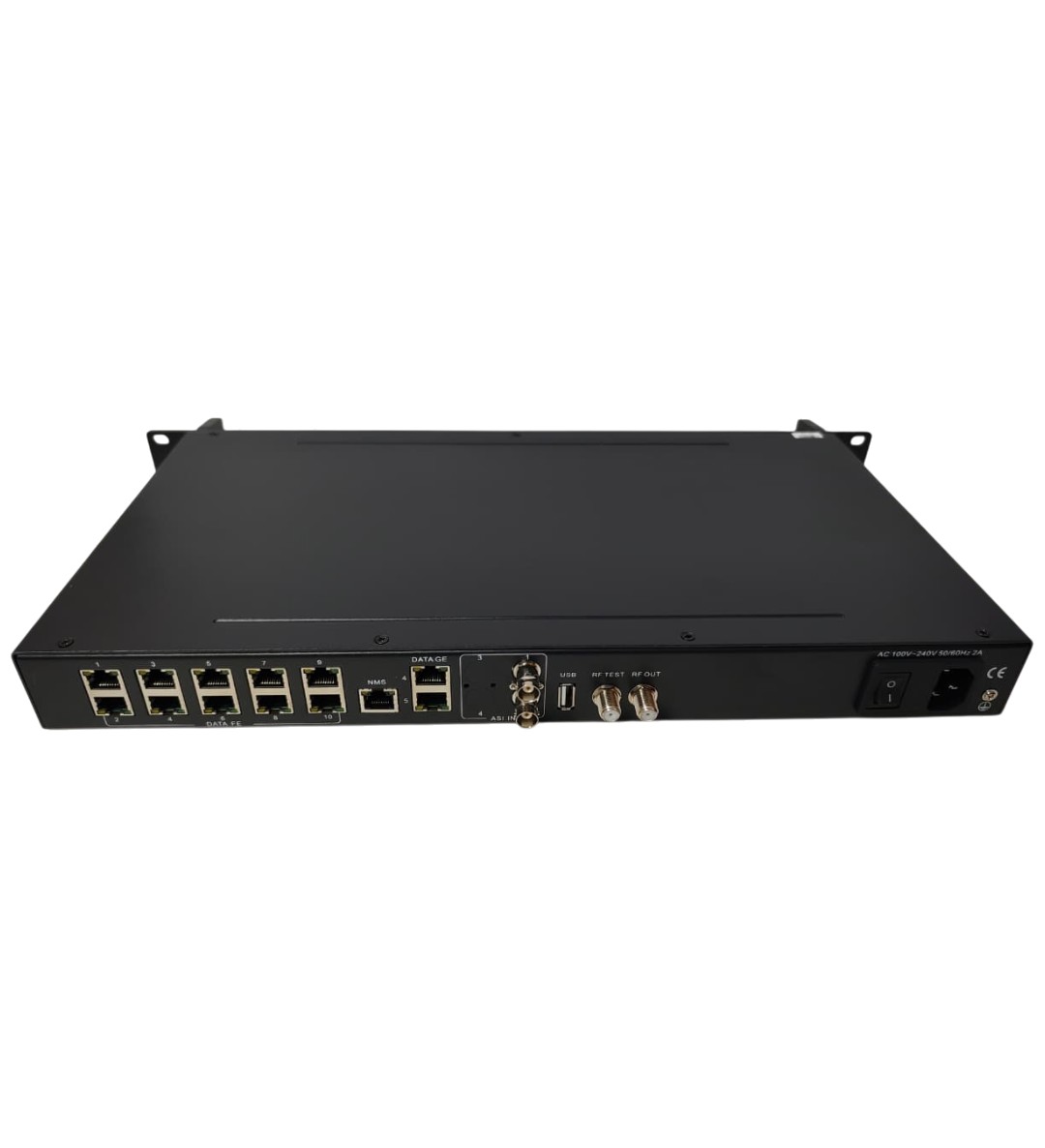

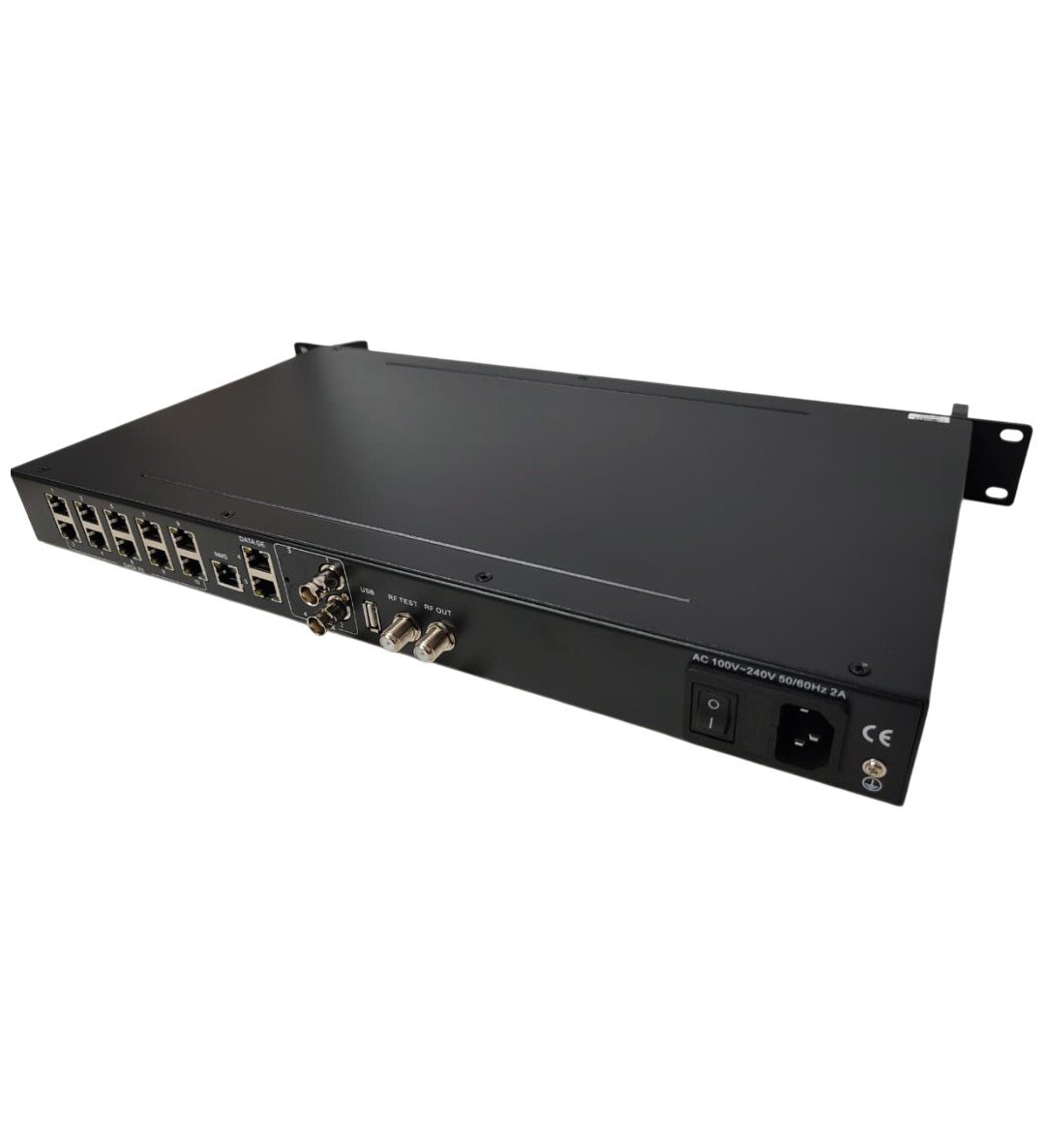

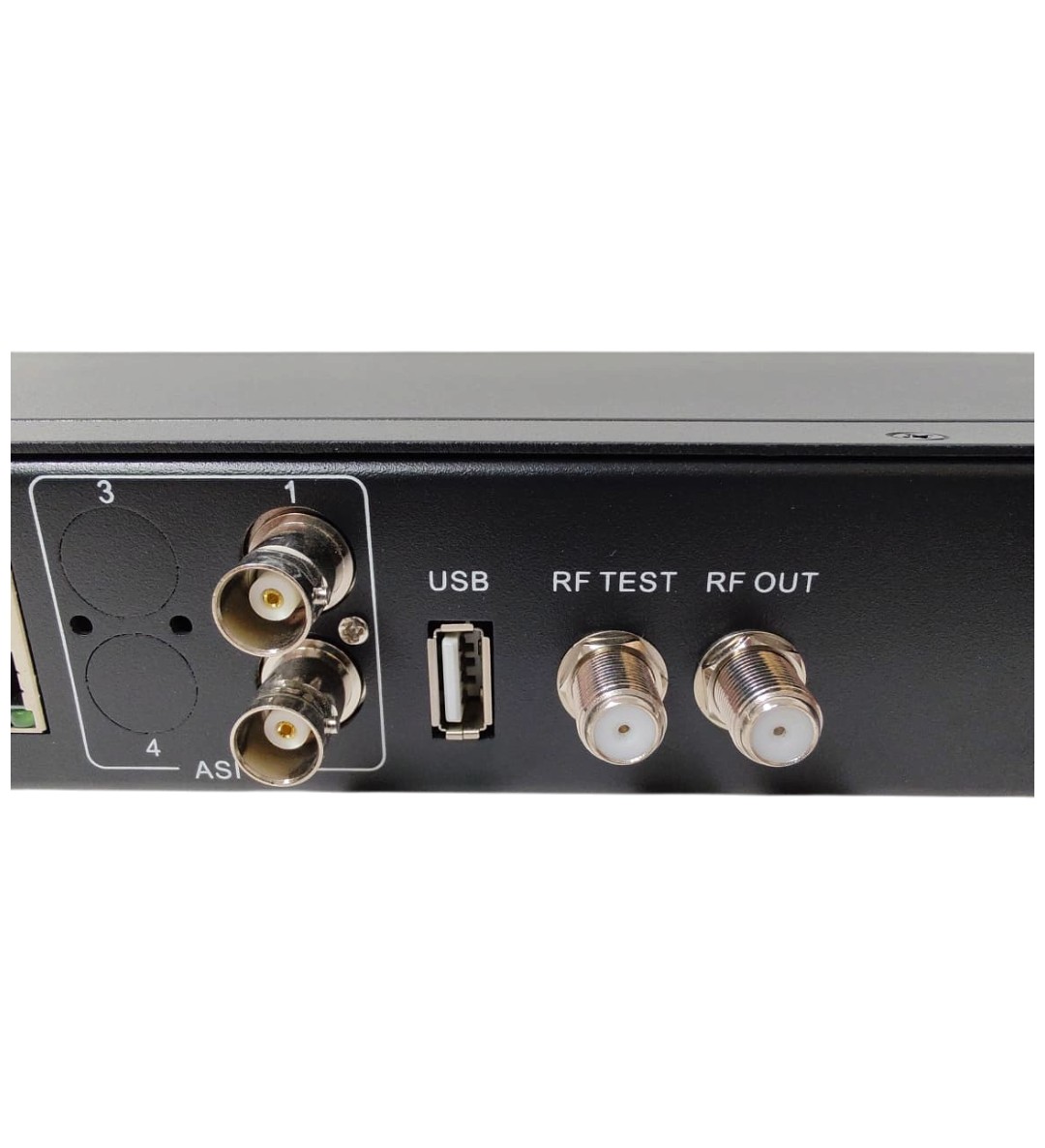

Para a entrada de sinal, o equipamento suporta até 128 fluxos IP por porta GE, distribuídos entre 3 portas GE com interface RJ45/SFP (Data1 a Data3, exclusivas para entrada), a porta Data4 (entrada) e a porta Data5 (bidirecional). As 10 portas FE (Data1 a Data10) aceitam até 32 fluxos IP cada. Há ainda 2 entradas ASI com conector BNC e um reprodutor USB que permite inserir um pendrive com vídeos ".ts" (sistema de arquivos FAT32) para reprodução e remultiplexação do conteúdo.

Após a multiplexação, o equipamento entrega as portadoras RF e também uma saída IP (MPTS) por UDP/RTP, espelhando as portadoras RF, por meio da porta Data5. O processamento de sinal inclui remapeamento de PIDs por canal, ajuste preciso de PCR e edição de PSI/SI, com geração automática das tabelas PSI/SI. A gestão de rede é feita pela interface web.

Com alto nível de integração, alto desempenho e baixo custo, o SFT3344M-8 é muito adequado aos sistemas de radiodifusão de TV digital de nova geração. Este equipamento é ideal para cabeçalhos de TV a cabo, hotéis, hospitais, universidades, sistemas SMATV, distribuição de canais IPTV para uma rede de TV digital ISDB-T e operadoras de televisão digital.

Especificações

Geral

Marca: Softel

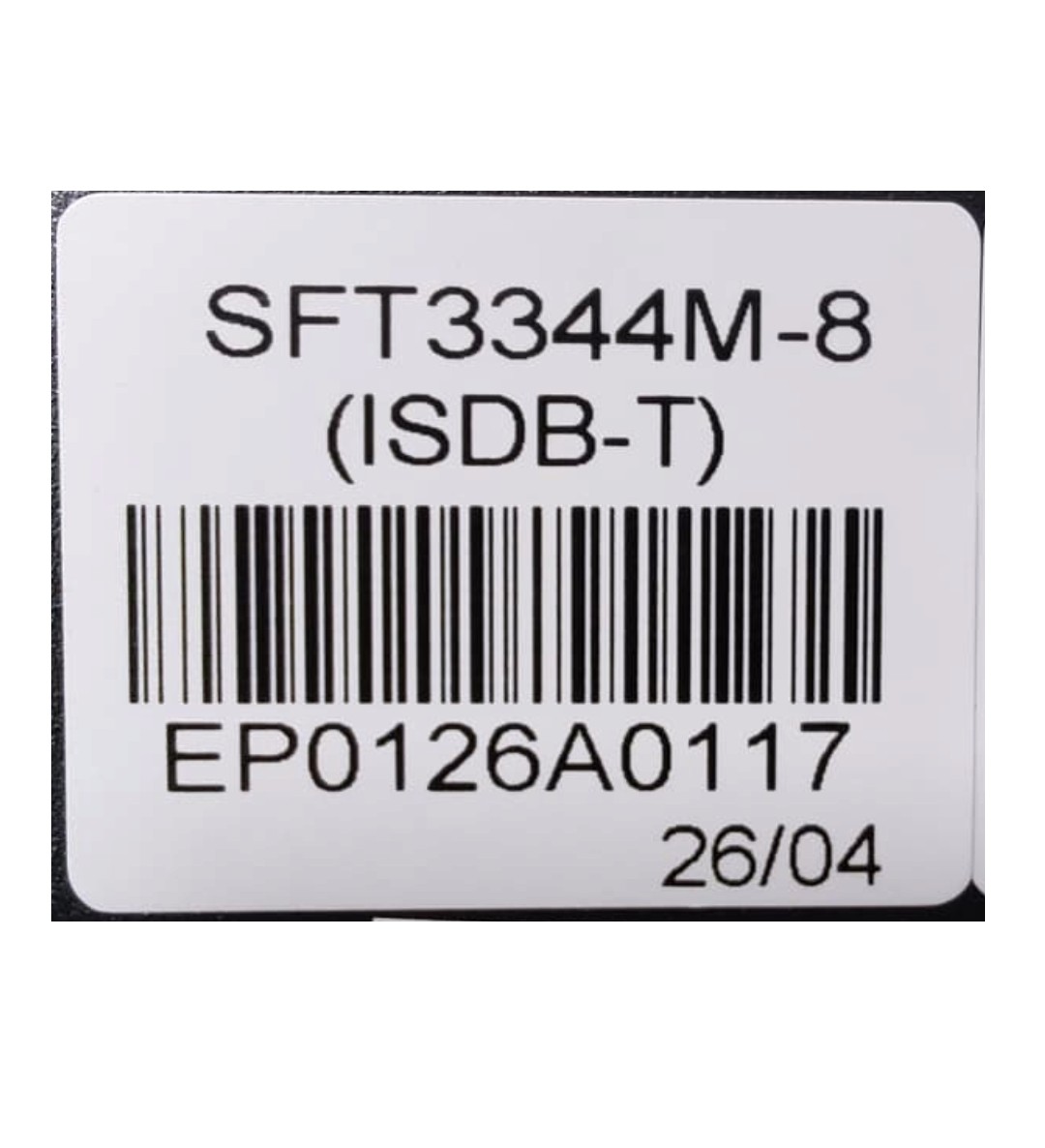

Modelo: SFT3344M-8
Portadoras ISDB-T: 8 (atualizável por licença: 16, 20, 24 ou 28)
Combinações de modulação: DVB-C/DVB-T, DVB-C/ISDB-T ou DVB-T/ISDB-T (duas modulações por equipamento)
Gerenciamento: Interface web

Entrada

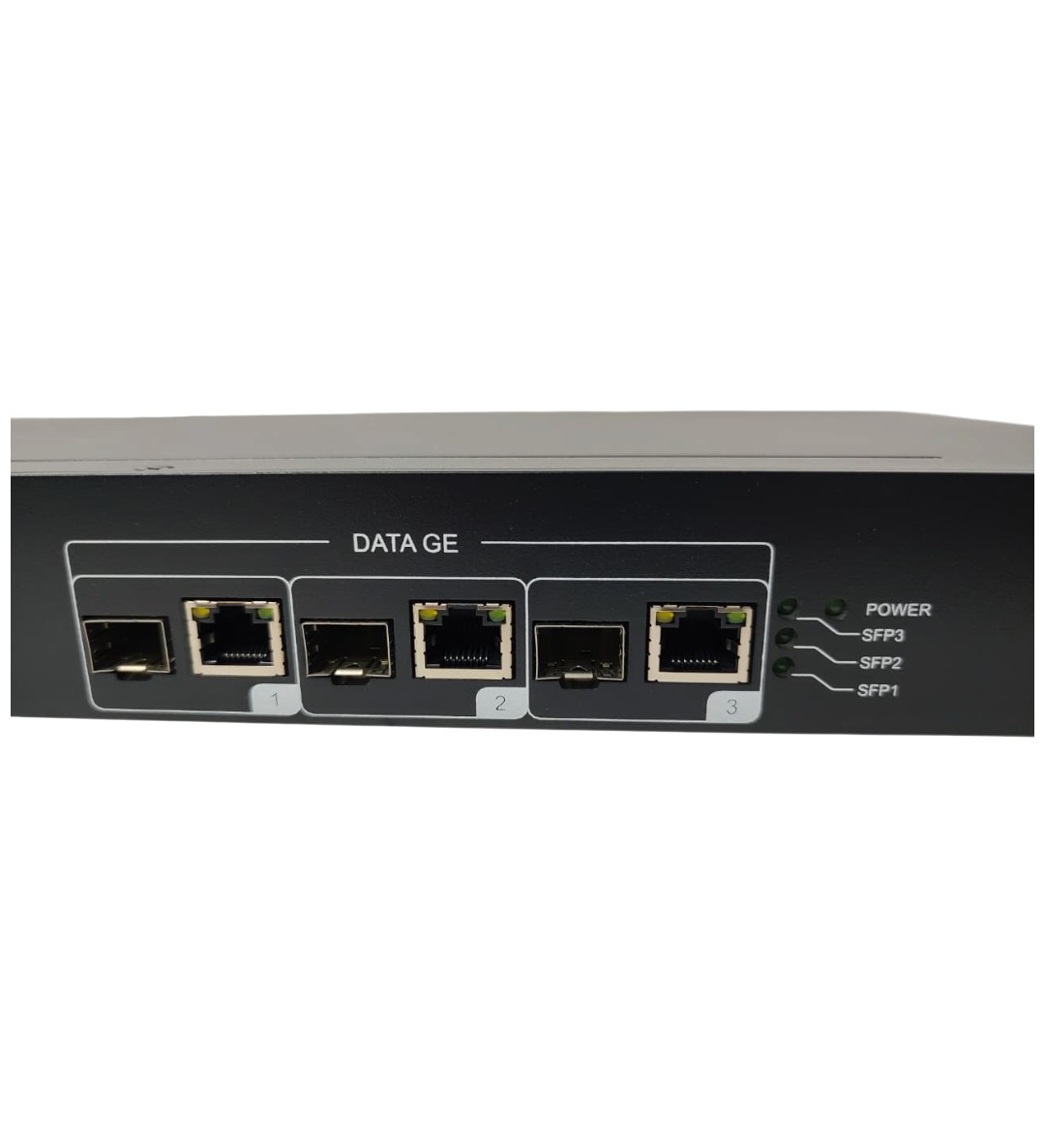

Portas GE: Data1 a Data5, 100/1000 Mbps (Data1 a Data3 com interface SFP opcional), até 128 IP por porta

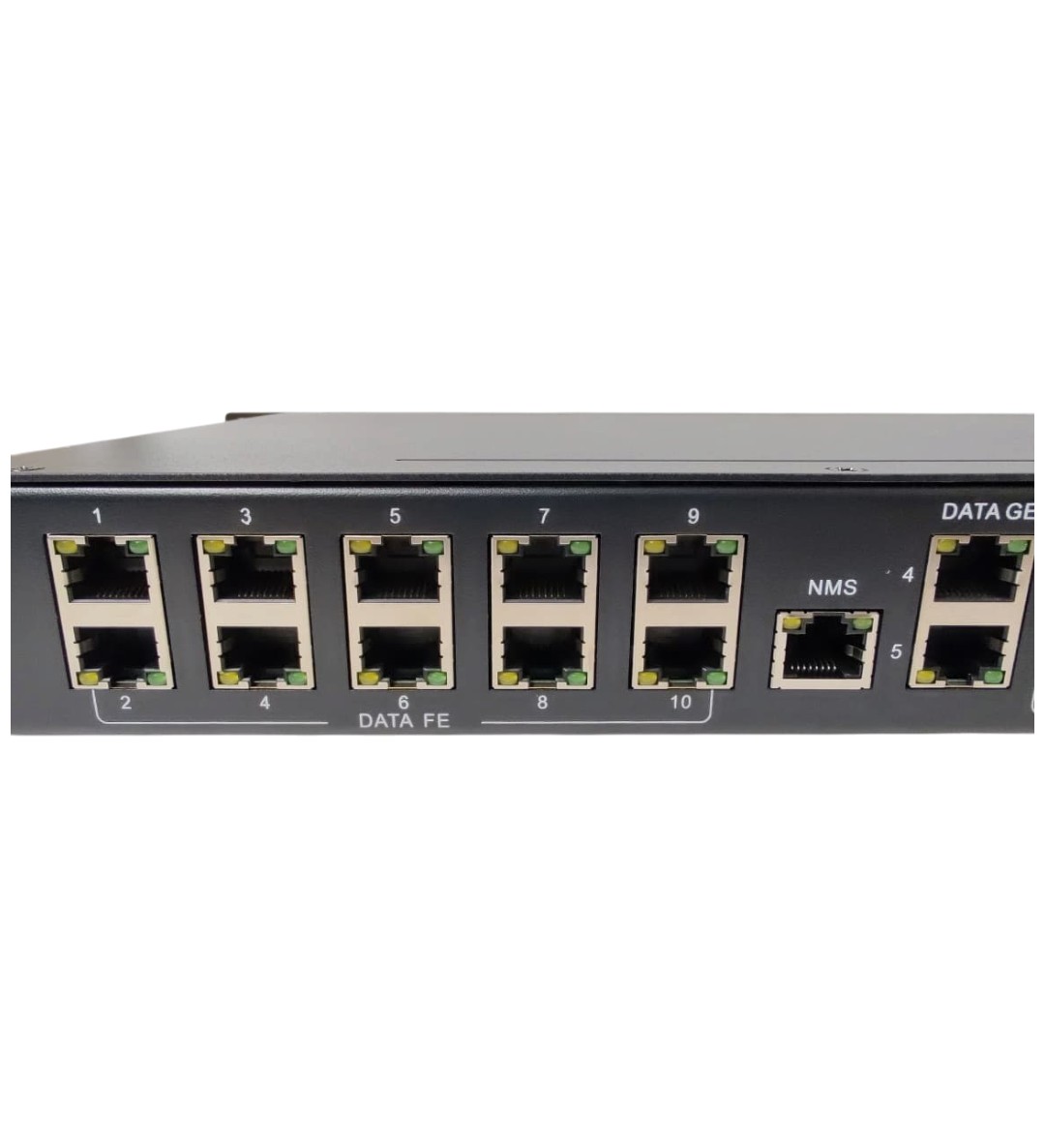

Portas FE: Data1 a Data10 (painel traseiro), 100 Mbps, até 32 IP por porta

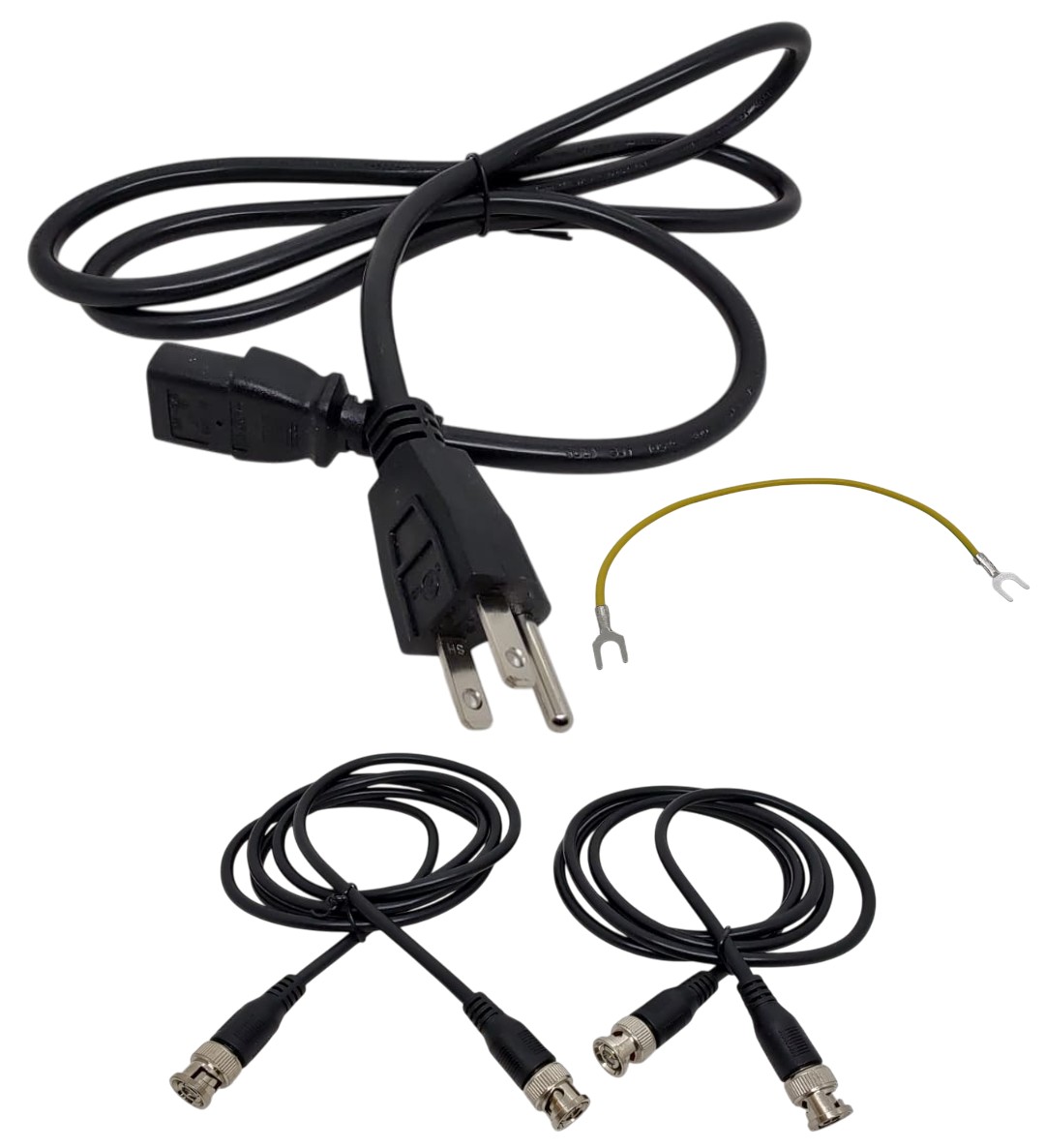

Entrada ASI: 2, conector BNC
Reprodutor USB: Entrada de arquivos ".ts" para remultiplexação
Protocolo de transporte: TS sobre UDP/RTP, unicast e multicast, IGMP v2/v3
Taxa de transmissão: Até 840 Mbps por canal de entrada

Multiplexação

Canais de entrada: 128 (ou 32)
Canais de saída: 28 (ISDB-T), 32 (DVB-T) ou 48 (DVB-C), conforme licença
PIDs máximos: 256 por canal
Funções: Remapeamento de PIDs (automático ou manual), ajuste preciso de PCR e geração automática de tabelas PSI/SI

Modulação ISDB-T

Canais: 16/20/24/28 (por licença)
Padrão: ARIB STD-B31
Constelação: QPSK, 16QAM, 64QAM
Largura de banda: 6 MHz
Modo de transmissão: 2K/4K/8K
Taxa de código: 1/2, 2/3, 3/4, 5/6, 7/8

Saída RF ISDB-T

Interface: Conector tipo F, portadoras não adjacentes
Faixa de RF: 50 a 960 MHz, passos de 1 kHz
Nível de saída: -20 dBm a 1 dBm (87 a 108 dBµV), passos de 0,1 dB
MER: ≥ 40 dB
ACL: -50 dBc

Modulação DVB-T

Canais: 16/20/24/28/32 (por licença)
Padrão: ETSI EN 300 744
Constelação: QPSK/16QAM/64QAM
Largura de banda: 6/7/8 MHz
Modo de transmissão: 2K/4K/8K
Taxa de código: 1/2, 2/3, 3/4, 5/6, 7/8

Saída RF DVB-T

Interface: Conector tipo F, portadoras não adjacentes
Faixa de RF: 50 a 960 MHz, passos de 1 kHz
Nível de saída: -20 dBm a 0 dBm (87 a 107 dBµV), passos de 0,1 dB
MER: ≥ 40 dB
ACL: -55 dBc

Modulação DVB-C

Canais QAM: 32/36/40/44/48 (por licença)
J.83A: Constelação 16/32/64/128/256QAM, largura de banda 8 MHz
J.83B/C: Constelação 64/256QAM, largura de banda 6 MHz
Symbol Rate: 5,0 a 7,0 Msps, passos de 1 ksps (J.83B: 5.057 ksps em 64QAM e 5.361 ksps em 256QAM)

Saída RF DVB-C

Interface: Conector tipo F, portadoras não adjacentes
Faixa de RF: 50 a 960 MHz, passos de 1 kHz
Nível de saída: -20 dBm a -3 dBm (87 a 104 dBµV), passos de 0,1 dB
MER: ≥ 40 dB

Saída TS e dimensões

Saída TS: IP sobre UDP/RTP, unicast/multicast, pela porta Data5 (espelho das portadoras RF)
Dimensões: 420 x 440 x 44,5 mm (L x P x A)
Temperatura: 0 a 45 °C (operação); -20 a 80 °C (armazenamento)
Alimentação: AC 100–240 V, 50/60 Hz, 2 A
